机器介绍

      客户的衍磨机设备在汽车、航天器材、火车零件加工等行业的有着广泛的应用，随着最终用户生产需求的提高，原液压控制系统已经不能很好的满足客户需求，使用现场总线结合伺服的控制系统就可以恒大的提升整机性能。

工艺简介

      该设备用于有孔工件的内部衍磨，功能可分为往复部分，进给部分和主轴衍磨部分以及外围工艺控制部分；
将加工工件放置于夹具内，启动往复运动，通过主轴旋转，并通过进给的运动，从而达到衍磨工件内壁的目的。

     主轴旋转要求：转速为20-200转每分钟可以无级调速，速度可调

     主轴箱的上下往复动作要求：手动动作（要有手动上和手动下按钮且速度可调整）自动运行（往复设置加工顶点和加工底点，并可以运行短行程功能，自动运行的速度可调，往复速度要求0-20米每分钟，且在上下端不能有明显的抖动和停顿换向加速度为1.5g）往复要求有上限位和下限位，中间有软零点开关，往复的重复定位精度要求在0.5MM以内。

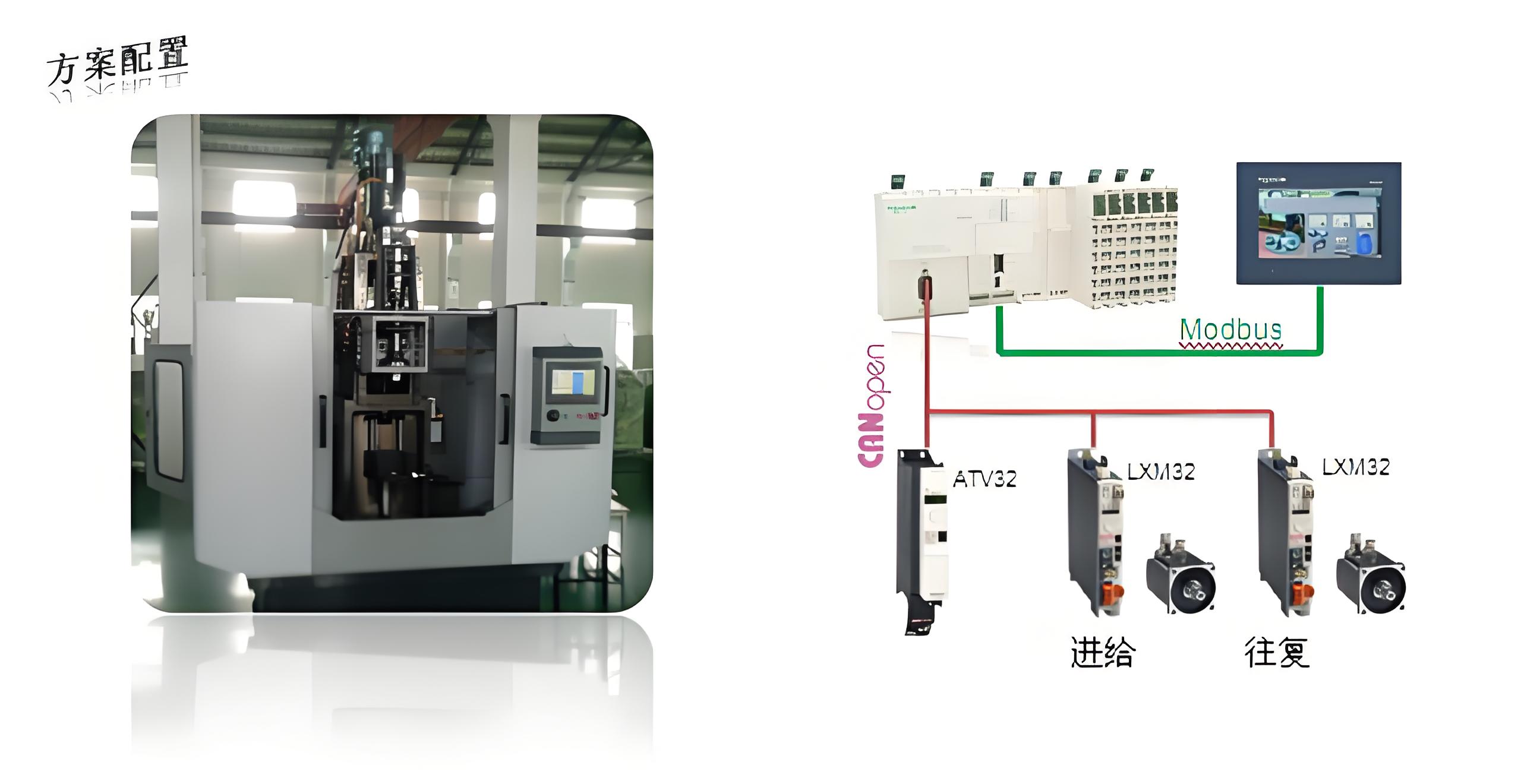

电气配置

     DI: 11点
     其中：工作台到位信号、急停按钮、开始按钮、停止及复位按钮、进给上限、进给下限、往复上限、往复下限、安全光栅、冷却油压报警、润滑油泵报警。

     DO: 6；
     其中：风扇输出、冷却油泵输出、润滑输出、报警输出、运行输出、工作台灯输出。

     M258通讯控制往复，进给部分及主轴变频器部分的动作输出，实现精密衍磨工件。
     人机界面GXO实现整机操作，手/自动，参数设定，配方管理等。
